G-TRUCK

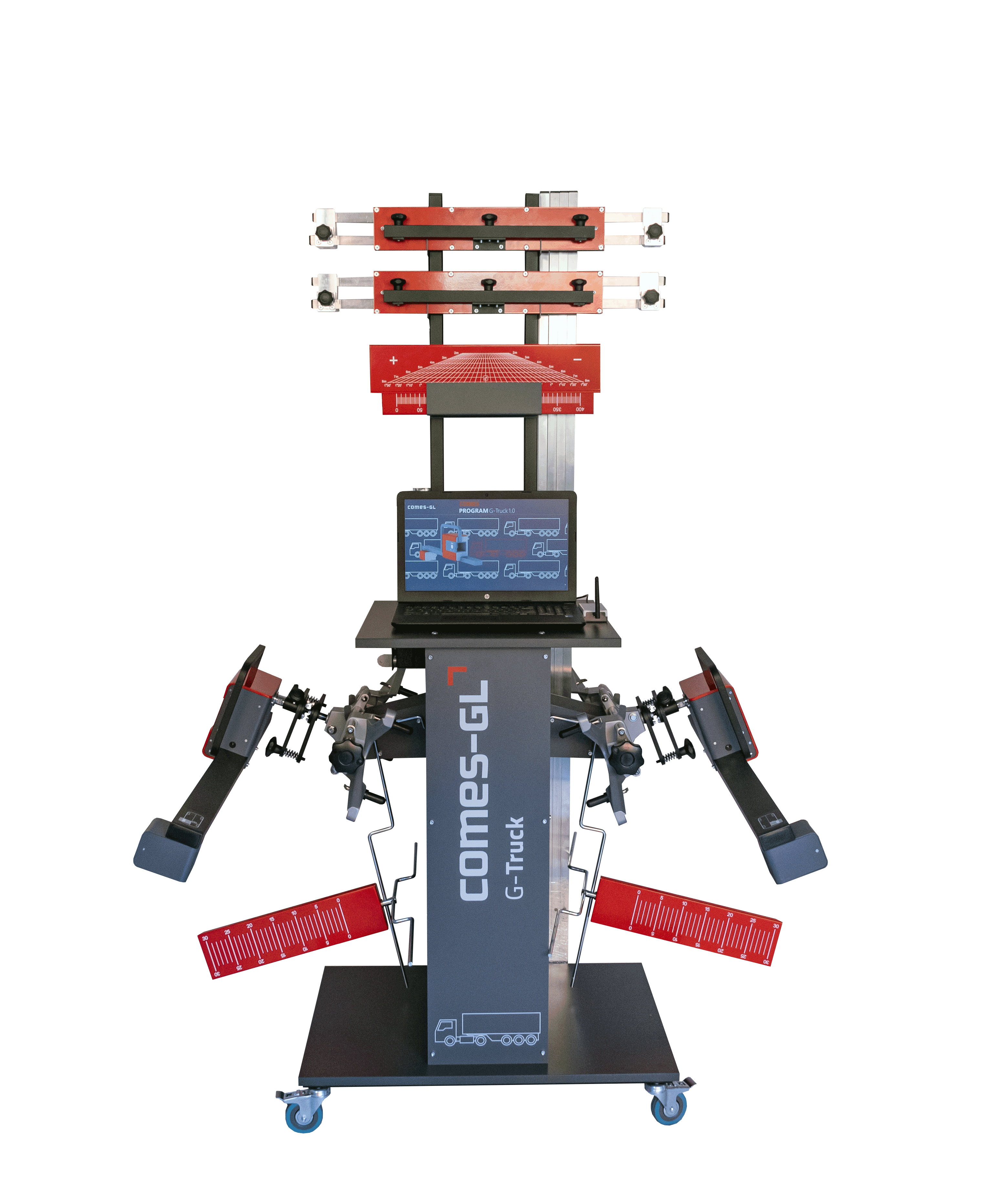

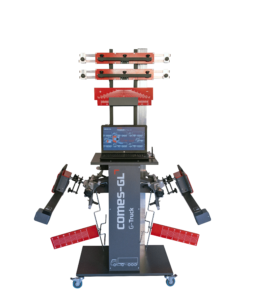

COMES G-Truck jest komputerowym przyrządem CCD do kontroli geometrii ustawienia kół i osi pojazdów o dmc pow. 3,5, umożliwiającym pomiar samochodów ciężarowych, autobusów, przyczep i naczep, posiadających obręcze w zakresie średnic 11’” do 25” (28”). G-Truck umożliwia pomiar pomiarów pojazdów zarówno dwu- jak i wieloosiowych. Urządzenie posiada 2 aktywne głowice pomiarowe. COMES G-Truck jest urządzeniem wykonującym pomiary względem osi symetrii ramy pojazdu, która to oś dla pojazdów ciężarowych, autobusów, przyczep i naczep jest podstawowym elementem nośnym ich podwozi. Komunikacja głowic z w komputerem oraz zasilanie głowic odbywa się bezprzewodowo. Urządzenie posiada certyfikat dopuszczający do stosowania na Stacjach Kontroli Pojazdów. COMES G-Truck jest urządzeniem zaprojektowanym i wyprodukowanym w Polsce.

Zalety

  • Kompletne, komputerowe urządzenie CCD do pomiarów geometrii kół i osi pojazdów o dmc pow. 3,5t
  • Głowice pomiarowe wyposażone m.in. w elektroniczne dwuosiowe inklinometry do pomiarów kątów pionowych oraz wysokiej rozdzielczości czujniki/kamery CCD do pomiarów kątów zbieżności.
  • Każdy zespół pomiarowy wyposażony dodatkowo w laser, który pozwala kierować silne i skupione wiązki na ekrany pomiarowe.
  • Akumulatorowe (bezprzewodowe) zasilanie zespołów pomiarowych.
  • Bezprzewodowa komunikacja radiowa między zespołami pomiarowymi i jednostką centralną.
  • Program pomiarowy na PC, wyświetlający na ekranach regulacji parametry mierzone w czasie rzeczywistym, tworzący raporty pomiarowe oraz pozwalający na archiwizację wyników pomiarów.
  • Duża praktyczność urządzenia poprzez możliwość zastosowania przenośnego komputera typu laptop, który zapewnia wizualizację wyników pomiarów w każdym dowolnym miejscu w okolicy badanego pojazdu.
  • Mobilna szafkę umożliwiająca łatwe przemieszczanie urządzenia.
  • Głowice pomiarowy posiadające ergonomiczny uchwyt, ułatwiający montaż i przenoszenie.
  • Możliwość zastosowania nadstawki na monitor.
  • Możliwość użytkowania urządzenia w warsztacie lub Stacji Kontroli Pojazdów.

COMES G-Truck jest urządzeniem zaprojektowanym i wyprodukowanym w Polsce.

Urządzenie posiada certyfikat ITS (nr Z15/029/17), potwierdzający możliwość stosowania urządzenia na SKP.

Urządzenie G-Truck umożliwia pomiar następujących parametrów:

  • zbieżność całkowita
  • zbieżność indywidualna kół
  • kąta pochylenia kół
  • kąta pochylenia osi zwrotnicy dla kół osi przedniej
  • kąta wyprzedzenia osi zwrotnicy dla kół osi przedniej
  • różnicy kątów skrętu kół dla osi przedniej
  • maksymalnego kąta skrętu kół osi przedniej
  • kąta przesunięcia kół (danej osi) – nieprostopadłości osi kół do osi symetrii ramy
  • kąta nierównoległości osi pojazdu
  • śladowości kół (przestawienia bocznego kół danej osi)

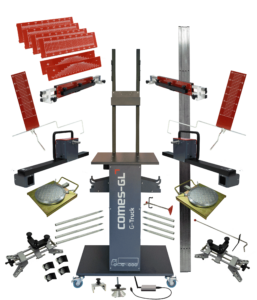

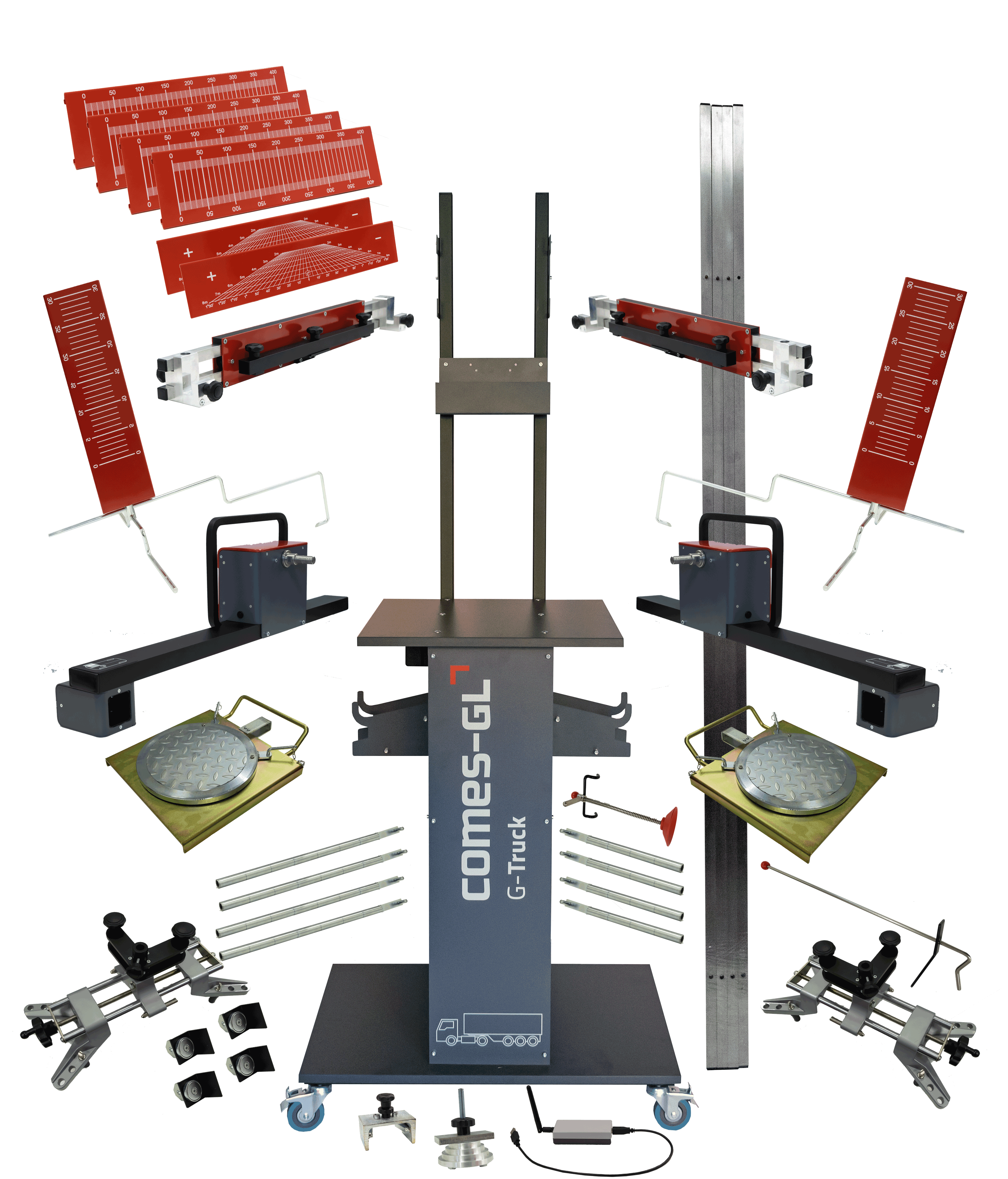

Wyposażenie urządzenia COMES G-Truck * Ilość
Głowice pomiarowe bezprzewodowe z kamerami CCD 2
Moduł sterujący (do współpracy głowic z PC) 1
Uchwyty mocujące głowice na obręczach kół wraz z kompensatorami 2
Ekrany na koła tylne z zawiesiami 2
Liniały pomiarowe kompletne 2 kpl
– Wysięgniki 4
– Łącznik wysięgników 2
– Ekrany główne 4
– Ekrany zbieżności 2
Mechanizm samocentrujący 2 kpl
– Wieszaki pionowe długie z elementami mocującymi do ramy 4
– Wieszaki pionowe krótkie z elementami mocującymi do ramy 4
– Wieszaki magnetyczne 4
– Zawiesie do mocowania na naczepie 1
– Zawiesie do mocowania na przyczepie 1
Blokada kierownicy 1
Blokada pedału hamulca 1
Obrotnice 2
Płyty wyrównujące pod koła tylne 2
Szafka jezdna 1
Oprogramowanie na PC 1
Instrukcja obsługi 1
Laptop / zestaw PC 1 kpl

* Wyposażenie zależne od kompletacji / zamówienia

Podstawowe zakresy pomiarowe

Parametr Pomiar przy użyciu Zakres pomiarowy
Zbieżność całkowita Głowice pomiarowe
Ekrany zbieżności
±30°
±3°00’
Zbieżność indywidualna kół Głowice pomiarowe
Ekrany zbieżności
±15°
±1°30’
Kąt pochylenia koła Głowice pomiarowe ±30°
Kąt wyprzedzenia osi zwrotnicy Głowice pomiarowe ±30°
Kąt pochylenia osi zwrotnicy Głowice pomiarowe ±30°
Kąt przesunięcia kół przednich Głowice pomiarowe ±15°
Kąt przesunięcia kół tylnych Ekrany zbieżności ±1°30’
Kąt nierównoległość osi   ±16°30’
Śladowość kół Ekrany główne ±400 mm

Zakres stosowania przyrządu

  • Rozstaw kół badanych pojazdów                           1000 – 2500 mm
  • Rozstaw osi badanych pojazdów                            od 2500 mm
  • Średnica obręczy kół badanych pojazdów        od 11” do 25” (opcja 28”)
  • Dopuszczalny nacisk koła na obrotnicę              57,50 kN
  •
CENY NETTO
G-TRUCK  23.400 zł
Laptop 2.500 zł
Transport, szkolenie – ryczałt 500 zł

Aktualizacja cennika 1 maja 2021
